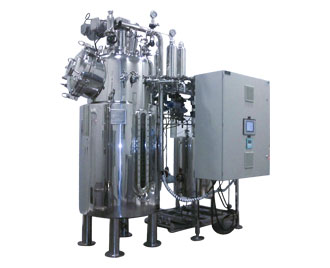

Modelo de FERMENTADOR / BIO-REATOR

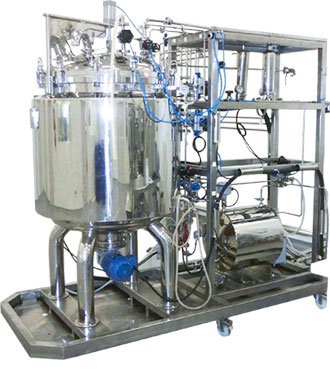

Modelo de BIO-REATOR

CARACTERÍSTICAS PRINCIPAIS:

Vaso de pressão, operando com pressão interna e vácuo, com corpo cilíndrico vertical e/ou horizontal, tampos conformados, preferencialmente fornecido com camisa de aquecimento e/ou resfriamento, isolado termicamente, com sistema de agitação, instrumentos de medição e controle de processos e apoiado sobre pés tubulares e/ou sapatas fixadas no costado.

Fornecidos com capacidades entre 10 a 1.000 litros

Material de construção: Aço inoxidável AISI-304 e AISI-316-L

Acabamentos superficiais:

Grau sanitário

Interno – soldas decapadas e apassivadas, seguido de polimento sanitário até a granulometria 320 e eletropolimento com rugosidade superficial inferior a 0,5 micron Ra.

Externo – soldas decapadas e apassivadas, seguido de polimento sanitário até a granulometria 320.

ACESSÓRIOS MECÂNICOS FORNECIDOS COM O EQUIPAMENTO:

Tampo superior flangeado ao corpo cilíndrico, em aço inoxidável, articulado por fechos para abertura rápida;

Tomada de amostra bio-sanitária, tipo assento fundo de tanque, fixada na parte inferior do costado, de diâmetro nominal ½”.

Entrada para inoculo bacteriano, com conexão do tipo pinça, com acoplamento especial com terminal sanitário em aço inoxidável, de ? 1/2” TC;

Entradas para produtos (bifurcadas) (meio de cultura, oxigênio, ácido/base, reagente 1, reagente 2), para conexão de válvula do tipo diafragma sanitária, bio-sanitária, com terminal sanitário em aço inoxidável, de ? 1/2” TC;

Entrada para ar comprimido, com conexão de válvula do tipo diafragma sanitária, bio-sanitária, com terminal sanitário em aço inoxidável, de ? 1/2” TC, incluindo a fixação de carcaça filtrante em aço inoxidável AISI-316-L, para conter em seu interior elemento filtrante estéril com diâmetro de 2 ½”,

Saída de produto, no tampo inferior, para conexão de válvula do tipo diafragma sanitária, bio-sanitária com terminal sanitário em aço inoxidável, de * ½ ” TC;

Visor de vidro com luminária de lâmpada halógena, no tampo superior, removível, 55 Watts, 200V, com interruptor e transformador de voltagem 220/ 12V, diâmetro 30 mm;

Visor com vidro cristal temperado, montado e fixado ao longo do costado do reator, nas medidas de 80 x 200 mm.

Saída de gases, no tampo superior, para conexão de válvula do tipo diafragma sanitária, bio-sanitária com terminal sanitário em aço inoxidável, de * 1/2″ TC, incluindo a fixação de condensador de gases tipo “casco/tubo”, de diâmetro 6” OD e comprimento de 1000 mm, em aço inoxidável AISI-316-L.

Agitador vertical com impelidor, rotação variável através de inversor de freqüência, acionado por motoredutor de velocidade, tensão de alimentação 220 V, 3F, 60 Hz, IP 55, rotação de saída 300 rpm, com flange de montagem e vedação através de selo mecanico.

Pernas de sustentação de seção circular, de diâmetro nominal 2” OD, em aço inoxidável.

Camisa de aquecimento / resfriamento por vapor ou água do tipo “integral”, fixada no costado do tanque, com conexões de entrada e saída de diâmetro ½ ” TC.

Isolamento térmico com mantas de lã de rocha de #2”, protegidas por chapas de revestimento em aço inoxidável de # 2,0 mm;

Entrada de água de resfriamento ou vapor conectada na parte superior da camisa, dotada de válvula tipo “esfera”, totalmente em inox AISI-316, diâmetro ½” TC.

Saída de água de resfriamento ou vapor conectada na parte inferior da camisa, dotada de válvula tipo “esfera”, totalmente em inox AISI-316, diâmetro ½” TC.

Saída para dreno da água de resfriamento ou condensado remanescentes, conectada na parte inferior da camisa, dotada de válvula tipo “esfera”, totalmente em inox AISI-316, diâmetro ½” BSP.

Conexão para fixação do sistema para controle de oxigênio dissolvido, conectado no costado, com conexão sanitária de diâmetro 40 mm, com saída analógica de 4 – 20 mA.

Conexão para fixação do sistema para controle de pH e temperatura conjugados, conectado no costado, com conexão sanitária de diâmetro 40 mm, com saída analógica de 4 – 20 mA.

Tomada no tampo para conexão de manovacuômetro sanitária, diâmetro 2” TC, sendo o manovacuômetro tipo diafragma, em inox 316-L, escala de 0 a 5 bar, diâmetro do mostrador 4 ½”, conectados ambos a uma válvula sanitária tipo diafragma, diâmetro ½” TC.

Gerador de água quente, do tipo boiler, com capacidade para 10 litros, montagem horizontal, corpo cilíndrico, tampos cônicos, isolado termicamente com lã-de-rocha e revestido em chapa de aço inoxidável, com sistema de aquecimento através de conjunto de resistências elétricas, em aço inoxidável, com sistema de controle da temperatura de aquecimento através de PT-100.

Tubulações sanitárias de interligação entre as utilidades de processo (vapor industrial, vapor limpo/puro, ar comprimido, água gelada, água tratada, água WFI, esgoto biológico, exaustão de ar interno do equipamento), completas com todos os seus acessórios incluindo instrumentos de medição e controle de processo.

Painel eletro/eletrônico geral, para comando das funções elétricas / eletrônicas e de automação de todo o sistema, montado no equipamento, com os seguintes componentes.
– Disjuntores, contatores e relés térmicos, para controle das funções elétricas.
– Cabos condutores elétricos.
Sistema de automação completo e supervisório do sistema , constituído por: CLP, IHM e Conjugação com Sistema Supervisório.

START-UP E TREINAMENTO / DOCUMENTAÇÂO

O Start-Up será feito com acompanhamento de um técnico formado, especializado e qualificado.

POP (Procedimento operacional padrão);

Data Book contendo (Desenhos de conjunto com dados técnicos, Certificado de matéria-prima, Certificado de consumíveis, Certificado de qualificação de soldadores, Procedimento de solda, Testes executados (LP e Hidrostático);
